Georeferenzierung mit QMapTool

(1) Runterladen und Installieren von QMapShack (QMS)
QMS ist Open Source und läuft auf Win 64bit, Linux 64bit und OS X.

(2) QMapTool starten und gescannte Karte laden
In der aktuellen Version 1.0.0 wird nur das tiff-Format unterstützt. Zum Laden links auf „Reference Map“ klicken und anschließend auf das blaue Ordnersymbol darunter.

(3) Referenzkarte laden
Es muss nicht QMS sein, aber es ist praktisch, weil die Koordinaten mit der Zwischenablage übergeben werden können. In QMS: Rechtsklick auf die Landmarke > Position kopieren.

(4) Landmarken referenzieren

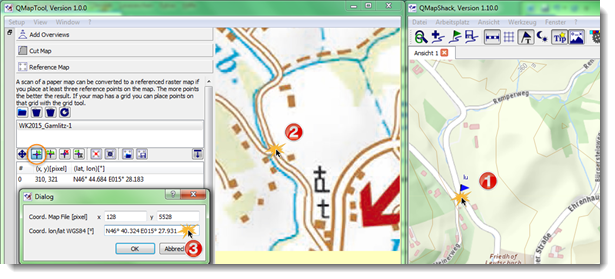

Gescannte Karte und Referenzkarte nebeneinander positionieren und in den Bereich der Landmarke zoomen.

  • In QMS: Rechtsklick auf die Landmarke > Position kopieren
  • In QMapTool: Linksklick auf die korrespondierende Landmarke
  • Im aufgehenden Dialogfenster die Koordinaten aus der Zwischenablage einfügen (CTRL+V)

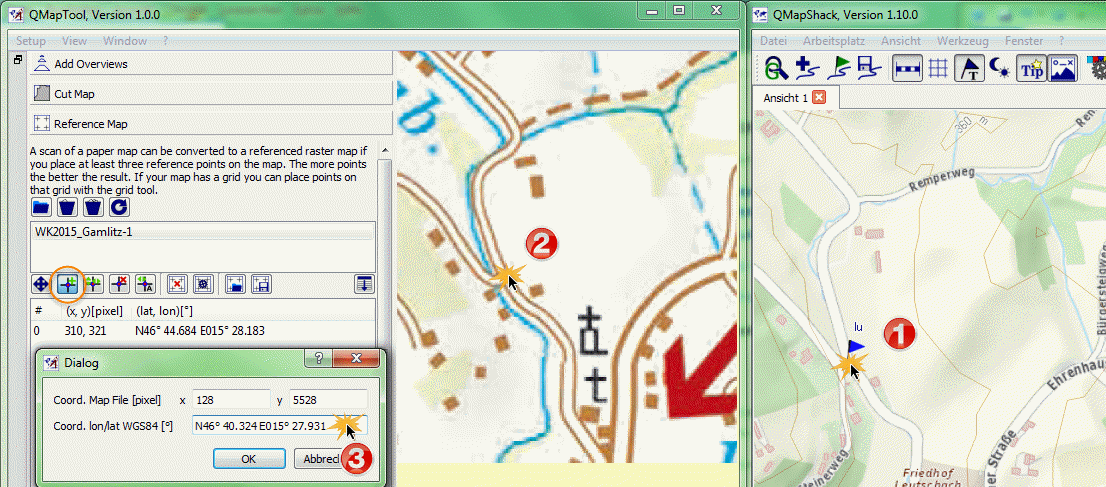

Georef (zoom)

(5) Referenzierte Karte exportieren
Nachdem mindestens 3 Landmarken referenziert wurden, kann die Karte exportiert werden. Einstellungen:

  • Kartenprojektion: World Mercator (OSM)
  • Output filname suffix: *_ref
  • Vrt-File: ja
  • Overviews: ja :4

"Start"

Die Ausgabe ist ein Geotiff-File, mit einem Overview im Maßstab 1:4. Ein zusätzlicher vrt-File für die Darstellung der referenzierten Karte in QMS wird ebenfalls generiert.

(6) Karte in QMS darstellen
Vrt-File ins QMS-Kartenverzeichnis kopieren oder in QMS einen weiteren Kartenpfad hinzufügen (Datei > Kartenverzeichnisse angeben …).
